Okablowanie w AV – cichy bohater systemów multimedialnych

W świecie nowoczesnych technologii AV, w którym królują dotykowe panele, wielkoformatowe wyświetlacze, zaawansowane procesory DSP i matryce wideo, łatwo zapomnieć o jednym z najważniejszych (choć często ukrytych) elementów każdej instalacji – okablowaniu. To właśnie ono decyduje o stabilności, jakości i niezawodności przesyłanego obrazu, dźwięku oraz danych sterujących. Dlatego dziś przyjrzymy się bliżej, jak dobrze zaplanowane okablowanie może zadecydować o sukcesie lub porażce projektu AV.

Dlaczego okablowanie jest tak istotne?
Każdy, kto miał do czynienia z niestabilnym sygnałem wideo, trzaskami w systemie nagłośnienia lub problemami z przesyłaniem danych przez sieć, wie, jak frustrujące potrafią być efekty zaniedbań w tym zakresie. Często winowajcą okazuje się nie sprzęt, lecz złe kable lub nieprawidłowe złącza.
Odpowiedni dobór kabli i technologii transmisji sygnału gwarantuje:

Wideo w systemach AV rządzi się swoimi prawami. W zależności od dystansu, jakości sygnału oraz typu instalacji, można wybrać spośród kilku rozwiązań:
HDMI (High Definition Multimedia Interface)


Każdy, kto miał do czynienia z niestabilnym sygnałem wideo, trzaskami w systemie nagłośnienia lub problemami z przesyłaniem danych przez sieć, wie, jak frustrujące potrafią być efekty zaniedbań w tym zakresie. Często winowajcą okazuje się nie sprzęt, lecz złe kable lub nieprawidłowe złącza.
Odpowiedni dobór kabli i technologii transmisji sygnału gwarantuje:
- stabilność działania systemu,
- maksymalną jakość obrazu i dźwięku,
- kompatybilność z urządzeniami,
- łatwość serwisowania i rozbudowy,
- elastyczność przyszłych zmian.

Wideo w systemach AV rządzi się swoimi prawami. W zależności od dystansu, jakości sygnału oraz typu instalacji, można wybrać spośród kilku rozwiązań:

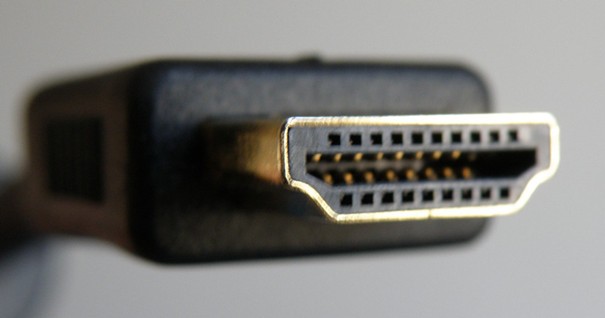

HDMI (High Definition Multimedia Interface)

• Najpopularniejszy interfejs AV w salach konferencyjnych, edukacji i domu.
• Wersja HDMI 2.0 lub 2.1 pozwala na przesył 4K lub 8K obrazu z HDR.
• Maksymalny stabilny zasięg: ok. 5–10 m (dla 4K).
• Dłuższe odcinki wymagają wzmacniaczy, extenderów lub światłowodu.
HDBaseT
• Wersja HDMI 2.0 lub 2.1 pozwala na przesył 4K lub 8K obrazu z HDR.
• Maksymalny stabilny zasięg: ok. 5–10 m (dla 4K).
• Dłuższe odcinki wymagają wzmacniaczy, extenderów lub światłowodu.
HDBaseT

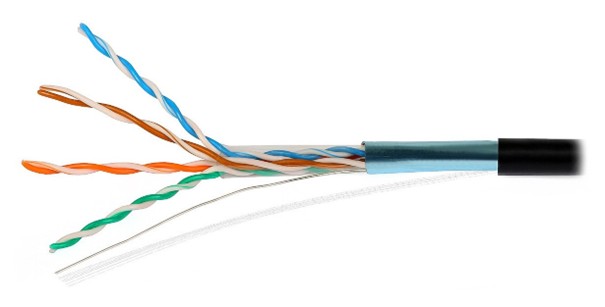

• Profesjonalna technologia przesyłu HDMI po kablu CAT6/6a.
• Zasięg do 100 m.
• Przesyła obraz, dźwięk, sieć LAN, kontrolę (IR, RS-232) i zasilanie.
• Idealne rozwiązanie dla złożonych instalacji AV.

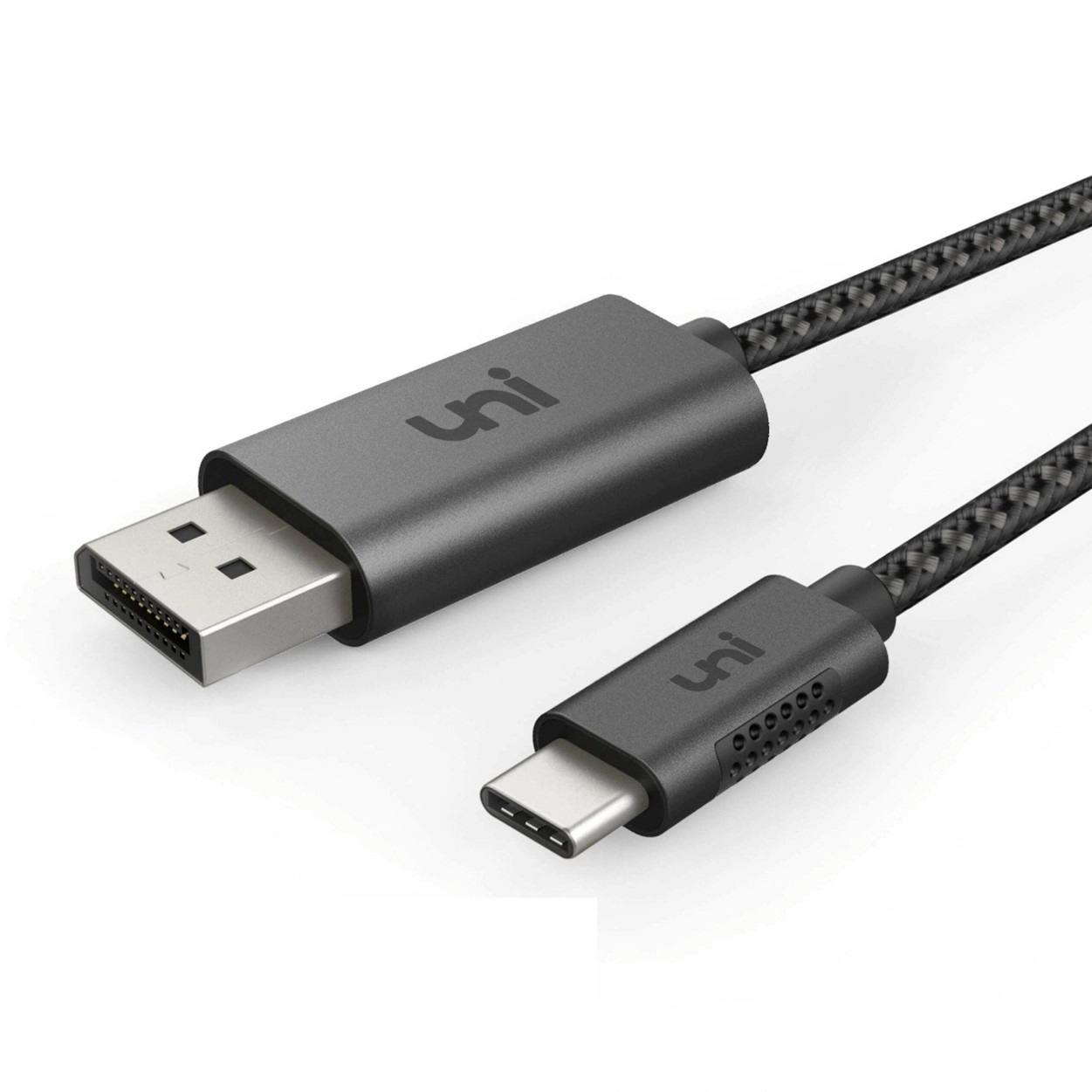

DisplayPort i USB-C
• Zasięg do 100 m.
• Przesyła obraz, dźwięk, sieć LAN, kontrolę (IR, RS-232) i zasilanie.
• Idealne rozwiązanie dla złożonych instalacji AV.
DisplayPort i USB-C

• Stosowane głównie w środowiskach IT i systemach BYOD.
• USB-C z obsługą DisplayPort Alt Mode pozwala na przesyłanie obrazu i danych.
• Coraz popularniejsze w nowoczesnych salach z terminalami USB-C.
HDMI po światłowodzie
• Zasięg nawet kilkuset metrów, brak zakłóceń elektromagnetycznych.
• Niezastąpione w dużych obiektach: centra kongresowe, stadiony, hotele.
• USB-C z obsługą DisplayPort Alt Mode pozwala na przesyłanie obrazu i danych.
• Coraz popularniejsze w nowoczesnych salach z terminalami USB-C.
HDMI po światłowodzie
• Zasięg nawet kilkuset metrów, brak zakłóceń elektromagnetycznych.
• Niezastąpione w dużych obiektach: centra kongresowe, stadiony, hotele.

Transmisja dźwięku – analog czy cyfrowo?


Analogowe okablowanie audio
• Symetryczne (XLR, TRS 6,3 mm) – odporne na zakłócenia, używane w pro audio.

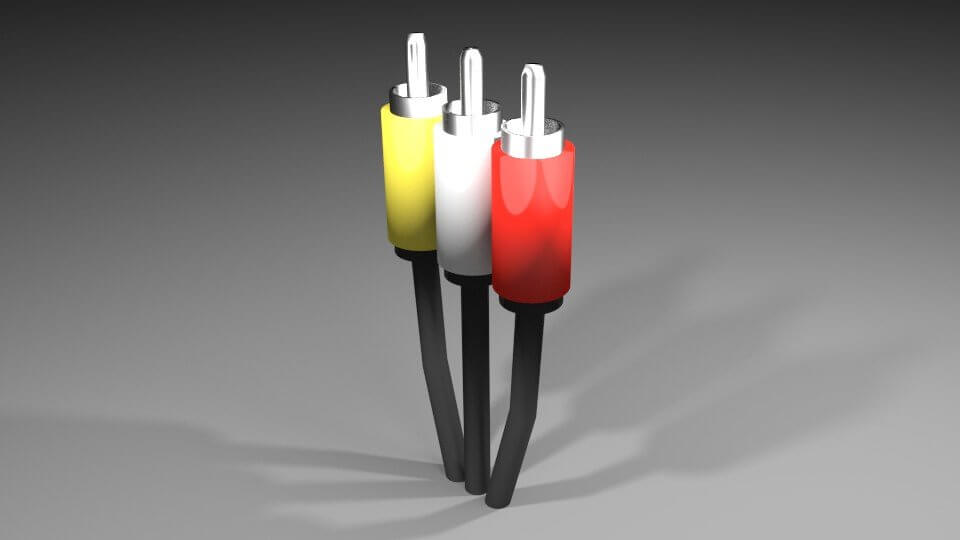

• Niesymetryczne (RCA, minijack) – krótsze dystanse, stosowane głównie lokalnie.
Cyfrowe audio
• AES/EBU – cyfrowa transmisja po kablu XLR, standard w broadcastingu.
• S/PDIF – po RCA lub Toslink (światłowód), stosowany głównie w urządzeniach konsumenckich.
• Dante / AVB / AES67 – sieciowe audio oparte o infrastrukturę IP (RJ45, światłowód).
o Umożliwia transmisję wielu kanałów na dużą odległość bez strat.
o Pełna elastyczność w routingu, automatyczne skalowanie systemu.
• Symetryczne (XLR, TRS 6,3 mm) – odporne na zakłócenia, używane w pro audio.
• Niesymetryczne (RCA, minijack) – krótsze dystanse, stosowane głównie lokalnie.
Cyfrowe audio
• AES/EBU – cyfrowa transmisja po kablu XLR, standard w broadcastingu.
• S/PDIF – po RCA lub Toslink (światłowód), stosowany głównie w urządzeniach konsumenckich.
• Dante / AVB / AES67 – sieciowe audio oparte o infrastrukturę IP (RJ45, światłowód).
o Umożliwia transmisję wielu kanałów na dużą odległość bez strat.
o Pełna elastyczność w routingu, automatyczne skalowanie systemu.
Złącza – mały detal, duży wpływ

Jakość i sposób montażu złączy decyduje o trwałości i jakości połączenia. Oto najważniejsze aspekty:
- Solidne ekranowanie – zabezpiecza przed zakłóceniami.
- Odpowiednie złącza do środowiska – np. złącza Neutrik, Phoenix w AV Pro.
- Złącza modularne – np. gniazda Keystone w szafach rack, pozwalają na szybki serwis.
- Kolorowe oznaczenia i opisy – pomagają uniknąć błędów przy podłączeniu.
Nowoczesne technologie przesyłu i sterowania

Systemy AV to dziś nie tylko obraz i dźwięk – równie ważna jest transmisja komend sterujących:
- RS-232 / RS-485 – klasyka automatyki, niezawodne, ale coraz rzadziej używane.
- IP / TCP – sterowanie przez sieć LAN.
- CEC (HDMI) – podstawowe sterowanie przez HDMI (np. włączanie ekranu).
- KNX, Crestron, AMX, Extron – zintegrowane systemy sterowania w budynkach inteligentnych.

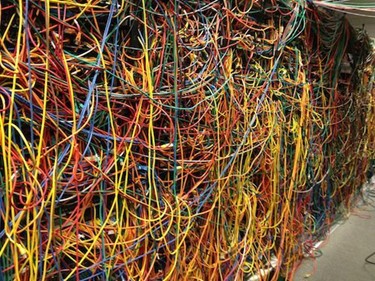

Najczęstsze błędy w okablowaniu AV


- Stosowanie kabli HDMI 1.4 do sygnału 4K – efekt: migotanie lub brak obrazu.
- Przypadkowe zamienienie sygnałów analogowych i cyfrowych – brak dźwięku.
- Brak opisów lub dokumentacji instalacji – utrudnia serwis.
- Przeciąganie kabli w miejscach narażonych na zakłócenia (np. obok linii zasilających).
- Nieodpowiednia jakość kabli CAT – wpływa na stabilność Dante/HDBaseT.

Podsumowanie


Okablowanie to kręgosłup każdego systemu AV – może działać bezszelestnie przez lata lub być źródłem ciągłych problemów. Wybierając kable, złącza i technologię transmisji, warto kierować się:
- wymaganiami jakościowymi (rozdzielczość, zasięg, pasmo),
- warunkami montażowymi (trasa kablowa, interferencje),
- przyszłościową rozbudową systemu,
- standardami branżowymi i kompatybilnością sprzętu.
